Tráiler Básico

Tipo de remolque

Semirremolque volquete basculante trasero de 4-ejes

Para el transporte de material a granel (arena, mineral, carbón, residuos de construcción)

Dimensiones generales

10000 mm (largo) × 2550 mm (ancho) × 3800 mm (alto)

Longitud personalizada disponible: 8.500–12.000 mm

Volumen de la caja de carga

40 cbm (estándar)

Personalizado: 30–50 CBM, diseño en forma de U/rectangular

Peso en vacío

11500 kilos

Tolerancia del 3% según la elección del material.

Carga útil nominal

65000 kilos

Carga útil máxima: 80000 kg

Peso bruto total

80000 kilos

Distribución de carga por eje 4×20000 kg

Altura del acoplamiento

1550 milímetros

Altura del pivote estándar para tractores de 40/50 toneladas

Tamaño del pivote central

2" (50 mm) / 3,5" (90 mm)

Intercambiable, estándar ISO

Ángulo de inclinación

47 grados –50 grados

Diseñado para la descarga completa de materiales pegajosos.

Tiempo del ciclo de volcado

25 a 30 segundos (elevación completa)

A una presión del sistema de 18 MPa

Estructura de la caja de carga

Grado del material

Acero de alta-resistencia al desgaste-

Hardox 450 opcional para aplicaciones ultra-abrasivas

Espesor del piso

8 mm / 10–12 mm

Soldado con soldadura automática por arco sumergido.

Espesor de la pared lateral

6mm/8mm

Reforzado con refuerzos verticales y horizontales.

Puerta trasera

Puerta batiente con autobloqueo hidráulico-

Puerta tipo granero opcional, puerta trasera-alta para descarga de rocas grandes

Protección lateral

Protector anti-faldón de acero con tiras reflectantes

normas de seguridad

Escalera

Escalera de acceso trasera integrada

Peldaños antideslizantes-, barandillas de seguridad

Tratamiento anticorrosión

Capa final de imprimación epoxi con chorro de arena

Garantía de 3 años en acabado de pintura.

Marco del chasis

Material de la viga principal

Q345B acero de alta-tensión, diseño de viga

Soldadura continua para máxima rigidez estructural.

Diseño de chasis

Bastidor monocasco de alta-resistencia

Travesaños reforzados en los puntos de elevación del eje.

Tren de aterrizaje

Cubiertas para pasarelas de acero con placa de diamante

Acabado antideslizante-y resistente a la corrosión-

Tren de aterrizaje

Patas de apoyo manuales JOST de 2 velocidades

Carga nominal: 2×28 toneladas, patas eléctricas opcionales

Placa de quinta rueda

Placa de acero-resistente al desgaste-

Conjunto de pivote reforzado opcional

Miembros cruzados

Tubo rectangular de 100×50×4 mm, espaciado 400 mm

Soldado a la viga principal para mayor rigidez torsional

Ejes y suspensión

Cantidad de ejes

4 ejes

Configuración de eje tándem estándar

Marca del eje

Ejes de servicio pesado FUWA/BPW de 13-ton

Ejes opcionales de 16-ton para uso ultrapesado

Capacidad del eje

4×13000 kg=52000 kg

Actualización-para trabajos pesados: 4×16000 kg=64000 kg

Tipo de suspensión

Suspensión mecánica-de ballestas de alta resistencia

Suspensión neumática opcional con 1.º/4.º eje elevable

Ballesta

Resortes parabólicos de 10/12 hojas

Clasificado para cargas por eje de 16 toneladas

Cubos de rueda

Bujes de acero forjado, lubricación por baño de aceite.

Mantenimiento de 100 000 km-intervalo de servicio gratuito

Pernos de rueda

Pernos de alta-tensión de grado 10,9

Acabado chapado en zinc-resistente a la corrosión-

Ruedas y neumáticos

Tamaño del neumático

Neumáticos radiales 12.00R22.5 / 315/80R22.5

Patrón-todoterreno-de servicio pesado para uso en minería

Cantidad de neumáticos

8 neumáticos principales + 1 neumático de repuesto

12R24 opcional para capacidad de carga adicional

Tipo de llanta

Llantas sin cámara de acero 9,00 × 22,5

Acabado anticorrosión pintado

Clasificación de neumáticos

Clasificación de capas 18PR, índice de carga 150/147

Clasificado para 7.500 kg por neumático a 900 kPa

Porta llantas de repuesto

Soporte-de trabajo pesado debajo-del chasis

Incluye cabrestante para fácil acceso a los neumáticos.

Sistema hidráulico

Cilindro hidráulico

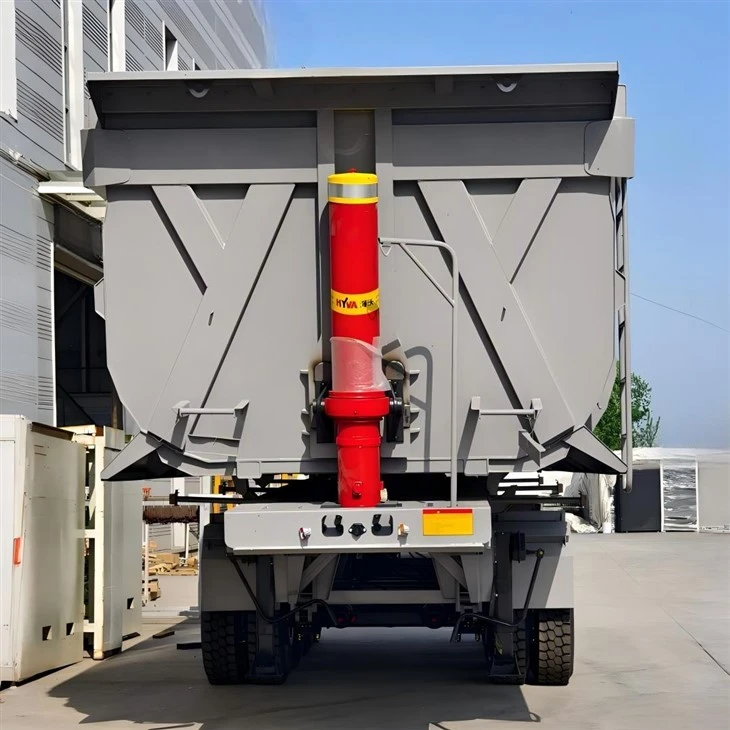

Cilindro telescópico delantero-de HYVA (5/6 etapas)

Fuerza máxima de elevación: 120 toneladas, 1 año de garantía

Bomba Hidráulica

PTO-bomba de engranajes impulsada (40/60 L/min)

Funcionamiento de alta-eficiencia y bajo-ruido

Tanque de aceite hidráulico

Tanque de acero-de alta resistencia de 200 litros

Con indicador de nivel de aceite, filtro y tapón de ventilación.

Mangueras hidráulicas

Mangueras de alta-presión SAE 100 R2AT

Clasificado para una presión de trabajo de 25MPa

Válvula de control

Válvula de control proporcional manual/eléctrica

Función de descenso de emergencia incluida

Características de seguridad

Válvula de alivio de sobre-presión, válvula de bloqueo anti-caída

Previene el colapso del cilindro en caso de falla de la manguera

Sistema de frenado

Frenos de servicio

Sistema de frenos de aire de doble-línea, válvulas WABCO

ABS 4S/4M opcional

Freno de estacionamiento

Freno de estacionamiento con resorte-en los ejes traseros

Activación automática cuando cae la presión del aire.

Freno de emergencia

Válvula de freno manual del remolque + protección antirrotura

Se activa si el remolque se separa del tractor.

Cámaras de freno

Cámaras de freno tipo 30/30

Tamaño de 16-pulgadas para potencia de frenado de servicio pesado

Tambores de freno

Tambores de hierro fundido de 420 mm de diámetro.

Diseño-tratado térmicamente y resistente-a grietas

Zapatas de freno

Forros de freno-de alta resistencia-sin amianto

Vida útil de 100.000 kilómetros.

Electricidad e iluminación

Arnés de cableado

Cableado estándar ISO de 7 núcleos/15 núcleos

Conectores sellados, revestimiento anti-corrosión

Luces traseras

Luces traseras LED, luces de freno, intermitentes

Marca E-certificada para uso en carretera

Luces de marcador

Luces LED de posición laterales/superiores, cinta reflectante

Cumple con las normas internacionales de seguridad vial.

Fuente de alimentación

Sistema de 24 V CC, compatible con tractores de 24 V.

Kit de conversión de 12 V opcional

Reflectores

Tiras reflectantes rojas/blancas en los laterales, la parte trasera y las esquinas

Seguridad nocturna de alta-visibilidad

Opciones de accesorios

Extras opcionales

Primer eje elevable, suspensión neumática, patas de aterrizaje eléctricas

Diseños personalizados de portón trasero, cubiertas de lona, ​​sistema de báscula

Kits de seguridad

Botiquín de primeros auxilios, extintor, calzos para ruedas, triángulo de advertencia

Requerido para el transporte internacional por carretera.

Documentación

COC, informe de inspección, lista de repuestos, manual de usuario

Documentación de exportación completa incluida.

Acabado superficial

Colores de pintura personalizados, logotipo del cliente.

Revestimiento anti-graffiti opcional
